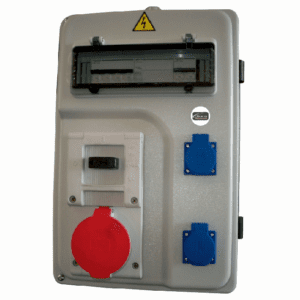

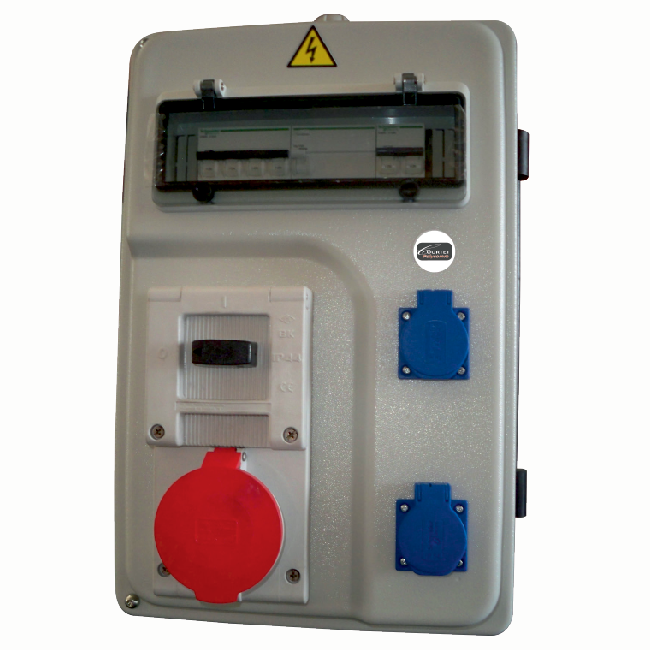

TABLEAU INDUSTRIEL 2 PC BI 230V/16A – 1 PC TETRA 400V/32A
Référence :
ZZ00240
Format :
Entraxes fixations :
Coloris :
APPLICATION :
Coffret industriel de prises de courant
SPECIFICATIONS TECHNIQUES COMPLEMENTAIRES :
– Degré de protection : IP 447
– Protection électrique par disjoncteur modulaire tétra 32A (Icu : 10kA) plus bloc différentiel 30mA et disjoncteur modulaire bi 16A
– 1 prise de courant 3P+N+T – 32A – 400V avec interrupteur verrouillable
– 2 prises de courant 2P+T – 16A – 230V
– Utilisation : réseaux Tétra 400 V (N+L1+L2+L3)
Conformité aux normes :
FC 61-303 / NFC 63-310 / NFC 15-100 / CEI 309.2

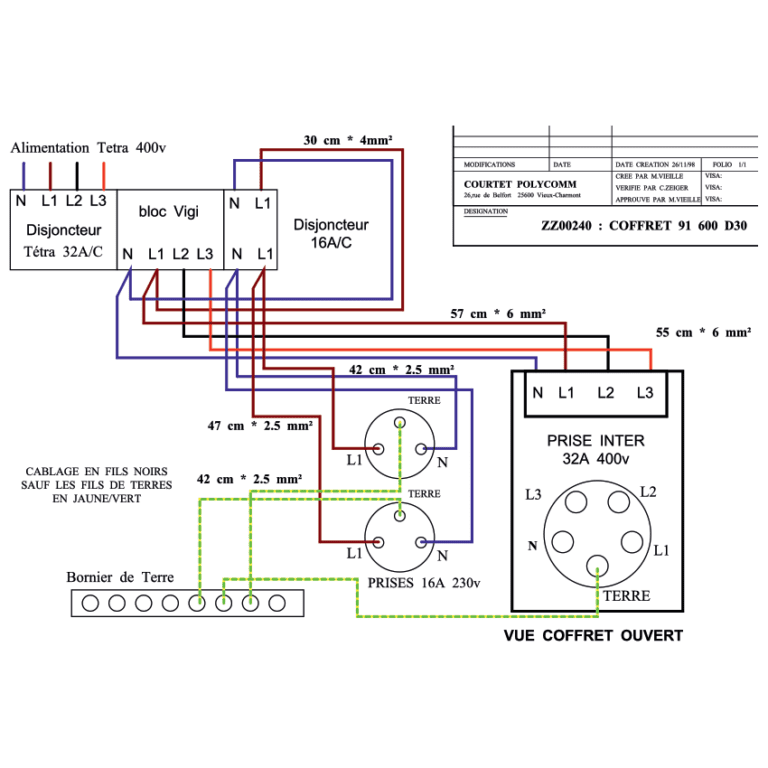

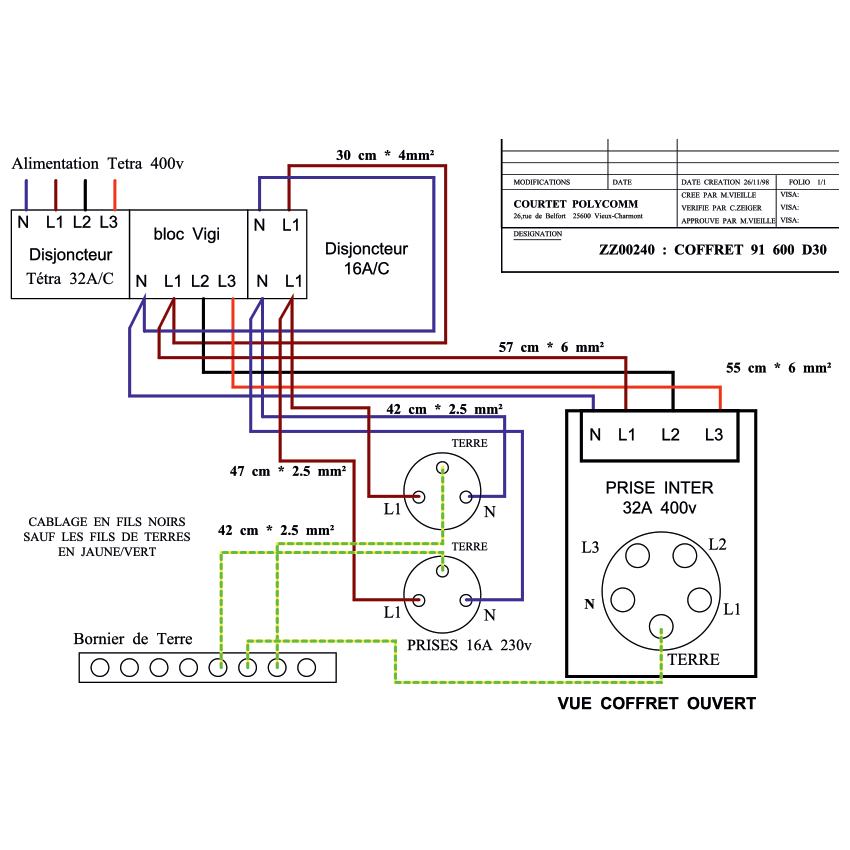

Equipement :
– 1 PC-Inter tétra 400v/32A
– 1 Disjoncteur tétrapolaire 32A Courbe C
– 1 Bloc vigi tétrapolaire 30mA
– 2 PC Bipolaires 230v/16A
– 1 Disjoncteur bipolaire 16A Courbe C
– 1 Barre cuivre de raccordement de terre
– 1 Volet rabattable
Identification :
Les étiquettes apposées dans les coffrets comportent :
– le numéro de série du coffret
– la référence du coffret
– l’année et le mois de fabrication
– le visa de contrôle de l’opérateur
Les éléments constituants répondent à des normes électriques françaises et/ou européennes ou à des exigences Client. Le remplacement de ceux-ci est possible s’ils répondent aux critères précédents.
